Slinguri de lanț din oțel aliat: Ghid de grade 80 și 100

Ce sunt curele de lanț din oțel aliat?

oțel aliat curele de lanț sunt ansambluri de ridicare pentru sarcini grele concepute pentru aplicații industriale care necesită rezistență, durabilitate și fiabilitate în condiții extreme. Fiecare chingă este construită din zale de lanț de oțel aliat de înaltă rezistență interconectate, cu o verigă principală în partea superioară și accesorii de capăt - cum ar fi cârlige, inele sau cârlige - la capetele de lucru. Spre deosebire de alternativele sintetice, curele de lanț din oțel aliat nu se întind, nu se degradează atunci când sunt expuse la margini ascuțite, suprafețe abrazive sau temperaturi ridicate, ceea ce le face alegerea standard pentru turnătorii, oțelării, șantierele de construcții și mediile grele de producție.

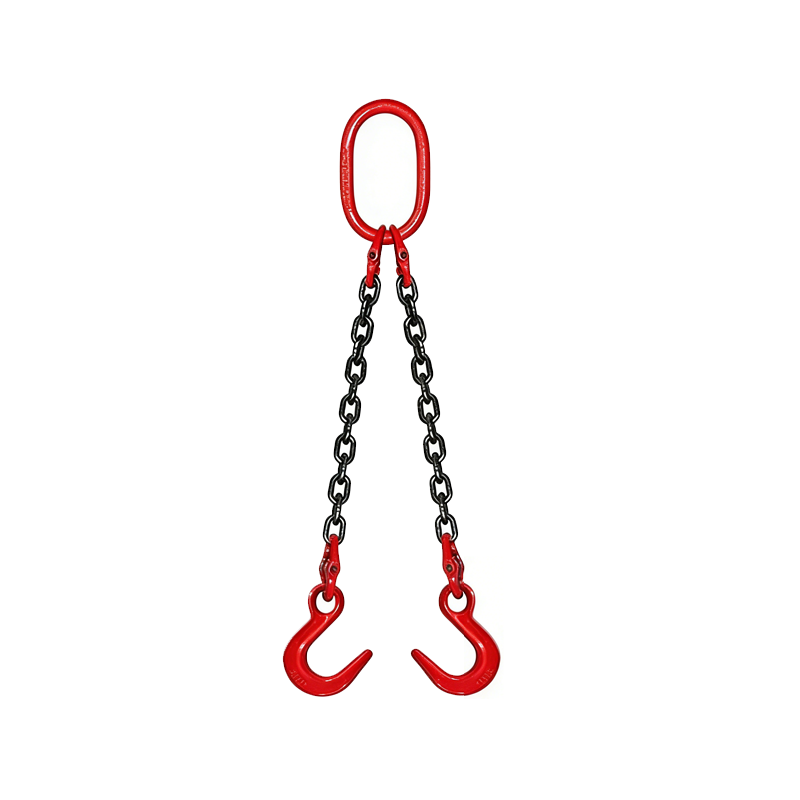

Slingurile cu lanț sunt disponibile în patru configurații principale ale piciorului: picior simplu, picior dublu, picior triplu și patru labe . Fiecare configurație distribuie sarcina în mod diferit și este selectată pe baza cerințelor de formă, greutate și echilibru ale obiectului ridicat. Unul sling cu un singur picior este ideal pentru ridicări verticale simple, în timp ce curele cu mai multe picioare oferă un control superior al sarcinii pentru sarcinile asimetrice sau supradimensionate.

Clasa a 80-a vs. Clasa a 100-a: Înțelegerea diferenței fundamentale

Calitatea unei curele de lanț se referă la rezistența minimă la rupere în raport cu aria secțiunii transversale a lanțului – un grad mai mare înseamnă o rezistență mai mare la același diametru. Atunci când selectați curele de lanț din oțel aliat, alegerea între gradul 80 și gradul 100 este una dintre cele mai critice decizii, care afectează direct limitele sarcinii de lucru, greutatea curelei și eficiența costurilor.

Slingurile cu lanț de gradul 80 au fost de multă vreme standardul industriei și continuă să fie utilizate pe scară largă pentru ridicarea grele de uz general. Ele oferă o rezistență excelentă, un istoric dovedit și o compatibilitate largă cu majoritatea hardware-ului de montaj. Cu toate acestea, curele de lanț de gradul 100 oferă limite de sarcină de lucru cu aproximativ 25% mai mari pe același diametru de lanț - ceea ce înseamnă că puteți ridica sarcini mai grele cu un ansamblu de curățare mai ușor și mai ușor de gestionat. Acest lucru este deosebit de valoros în operațiunile în care oboseala montatorului, viteza de configurare și capacitatea macaralei sunt factori cheie. Ambele clase îndeplinesc standardele EN 818-4, ASME B30.9 și GB/T 10051, asigurând trasabilitatea completă și certificarea încărcăturii.

Ridicare la temperaturi ridicate: de ce sunt grozave curele cu lanț

Unul dintre cele mai distinctive avantaje ale slingurilor cu lanț din oțel aliat față de alternativele de frânghie sintetice sau din oțel este performanța lor excepțională ca chingi de ridicare la temperatură înaltă. Slingurile din nailon și poliester pot începe să-și piardă integritatea structurală la temperaturi de până la 80°C, în timp ce curele de sârmă sunt susceptibile la oboseala indusă de căldură și la degradarea miezului. Slingurile de lanț din oțel aliat, pe de altă parte, sunt evaluate pentru utilizare continuă la temperaturi de până la 400°C, cu reducerea corespunzătoare a limitei sarcinii de lucru.

În conformitate cu ghidurile ASME B30.9, limita de sarcină de lucru a unei curele de lanț ar trebui redusă atunci când este utilizată în medii cu temperaturi ridicate. Următoarele reduceri se aplică ca îndrumări generale ale industriei:

• Până la 200°C: Nu este necesară reducerea WLL
• 200°C până la 300°C: reduceți WLL cu 10%
• 300°C până la 400°C: reduceți WLL cu 25%
• Peste 400°C: sling-ul trebuie scos din serviciu și recertificat înainte de utilizare ulterioară

Acest lucru face ca curele de lanț din oțel aliat să fie singura opțiune practică pentru manipularea țaglelor fierbinți în fabricile de oțel, transferurile de matriță topită în turnătorii și ridicarea în legătură cu cuptorul în fabricarea ceramicii sau a sticlei. Este esențial să lăsați curele să se răcească înainte de a le inspecta după utilizare, deoarece expunerea la căldură este cumulativă - fiecare ciclu de temperatură ridicată afectează treptat capacitatea de sarcină de lucru pe termen lung.

Accesorii finale și opțiuni de configurare

Versatilitatea lanțurilor din oțel aliat este extinsă și mai mult de varietatea de accesorii disponibile. Selectarea atașamentului corect este la fel de importantă ca și alegerea gradului și numărului corect de picioare, deoarece atașamentele neadecvate pot compromite siguranța și controlul încărcăturii.

Tipuri comune de fitinguri de capăt

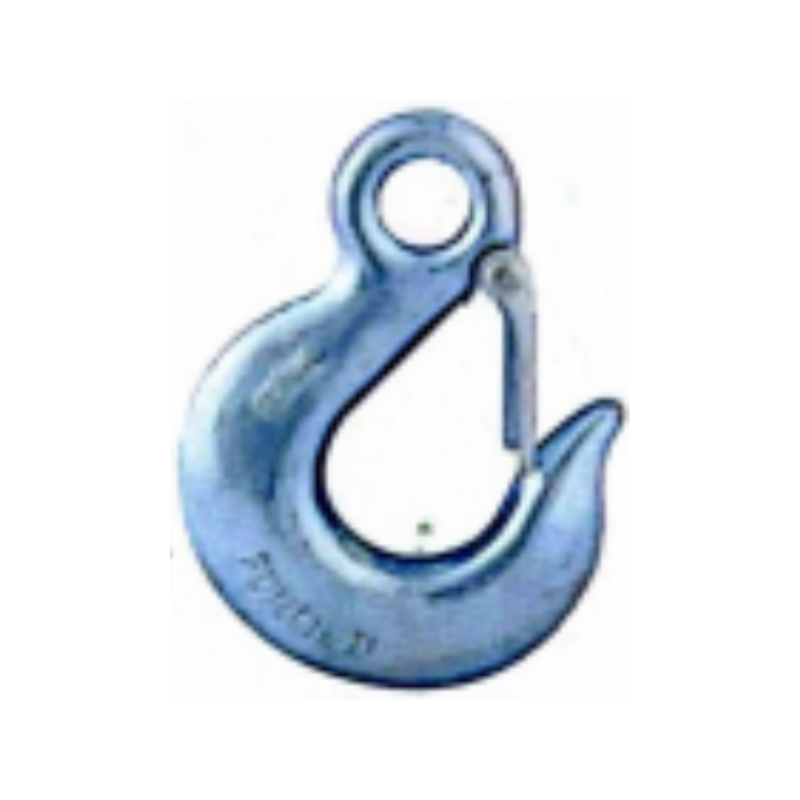

• Cârlig pentru praștie (cârlig glisant): Cârlige mari pentru gât, de obicei autoblocante, utilizate pentru ridicarea generală deasupra capului. Potrivit pentru majoritatea aplicațiilor standard.
• Cârlig cu autoblocare: Se rotește în centru și se blochează automat sub presiunea sarcinii, prevenind eliberarea accidentală în timpul ridicării. Esențial pentru medii dinamice sau cu vibrații ridicate.
• Cârlig de turnare: Dispune de o deschidere a gâtului foarte mare, concepută pentru a găzdui punctele de atașare a sarcinilor voluminoase utilizate în mod obișnuit în turnătorie și manipularea metalului topit.
• Cârlig de prindere: Are un gât îngust care se fixează direct între verigile lanțului, permițând scurtarea lungimii de lucru a sling-ului fără a reduce capacitatea nominală.
• Link principal alungit: Inelul superior care conectează toate picioarele la cârligul macaralei sau palanul. Trebuie să se potrivească cu capacitatea de încărcare corectă pentru întregul ansamblu.

Pentru curele cu mai multe picioare, unghiul picioarelor are un impact semnificativ asupra limitei efective a sarcinii de lucru. Pe măsură ce unghiul dintre picioare crește peste 60°, tensiunea din fiecare picior crește semnificativ. Consultați întotdeauna tabelul cu factorul de unghi de încărcare furnizat cu curele de lanț certificate de gradul 80 sau gradul 100 pentru a confirma WLL corectă pentru geometria dvs. de ridicare.

Standarde de certificare: EN 818-4, ASME B30.9 și GB/T 10051

Curele de lanț din oțel aliat certificat sunt fabricate și testate în conformitate cu standardele recunoscute internațional care reglementează proprietățile materialelor, testarea la încărcare, marcarea și trasabilitatea. Înțelegerea standardului care se aplică regiunii sau pieței dvs. de export este esențială în scopuri de conformitate și asigurare.

• EN 818-4: Standardul european pentru curele cu lanț cu zale scurte în scopuri generale de ridicare. Acoperă clasele curente, testele de asamblare, cerințele de marcare și factorii de siguranță. Obligatoriu pentru slingurile marcate CE vândute pe piețele UE.
• ASME B30.9: Standardul american care reglementează construcția, atașarea, utilizarea, inspecția și întreținerea curelelor, inclusiv curele de lanț din oțel aliat. Referință pe scară largă în operațiunile industriale din America de Nord.
• GB/T 10051: Standardul național al Chinei pentru ridicarea lanțurilor de lanț, care acoperă lanțuri cu zale rotunde și cu zale scurte. Obligatoriu pentru curele utilizate în operațiunile de ridicare certificate conform cadrelor de reglementare din China.

Fiecare sling compatibilă este etichetată cu o plăcuță durabilă sau o etichetă care listează stilul sling-ului, numărul de serie, dimensiunea lanțului, clasa, limita de sarcină de lucru și detaliile producătorului. Această trasabilitate completă permite operatorilor și managerilor de siguranță să mențină înregistrări precise de inspecție și să tragă înregistrări pentru fiecare sling individual din inventarul lor - o cerință a reglementărilor OSHA și a codurilor internaționale echivalente de siguranță la locul de muncă.

Criterii de inspecție, întreținere și pensionare

Inspecția regulată nu este negociabilă pentru orice operațiune de ridicare. Curele de lanț din oțel aliat trebuie inspectate înainte de fiecare utilizare și supuse unei inspecții periodice amănunțite la intervale determinate de frecvența utilizării, severitatea aplicării și reglementările aplicabile. Indicatorii cheie că o sling ar trebui scoasă din serviciu includ:

• Uzura verigilor lanțului care depășește grosimea minimă admisă specificată de producător
• Crăpături, caneluri sau deformări în orice legătură, legătură principală sau fiting de capăt
• Extinderea legăturilor individuale peste 3% din lungimea inițială
• Etichete de identificare deteriorate, ilizibile sau lipsă
• Decolorarea termică indicând expunerea la peste 400°C fără recertificare ulterioară
• Coroziunea chimică, coroziunea sau orice deteriorare a suprafeței care compromite integritatea conexiunii

Depozitarea adecvată prelungește și durata de viață a slingului. Depozitați curele de lanț din oțel aliat pe cârlige sau rafturi desemnate – niciodată pe podea, unde vor fi expuse la umiditate, substanțe chimice sau traficul vehiculelor. După utilizare în medii cu temperatură ridicată, lăsați chingile să se răcească complet înainte de înfășurare și depozitare. Lubrifiați legăturile de lanț periodic cu un ulei ușor de mașină pentru a preveni coroziunea suprafeței, în special în aplicații în aer liber sau cu umiditate ridicată.

Alegerea curelei de lanț potrivite pentru aplicația dvs

Selectarea corectă a curelei de lanț din oțel aliat necesită evaluarea mai multor factori interdependenți. Utilizați următoarea listă de verificare ca punct de plecare practic înainte de a plasa orice comandă sau de a iniția o retragere:

• Greutatea sarcinii și centrul de greutate: Determinați sarcina maximă și asigurați-vă că WLL-ul sling-ului – ținând cont de unghiul piciorului – o depășește cu o marjă de siguranță adecvată.
• Temperatura de functionare: Dacă aplicația implică materiale fierbinți sau medii peste 200°C, va fi necesară o configurație a curelei de ridicare la temperatură ridicată cu lanț din aliaj de gradul 80 sau gradul 100. Aplicați reducerea WLL corectă.
• Configurația picioarelor: Un singur picior pentru ridicări verticale echilibrate; chingi cu două, trei sau patru picioare pentru sarcini largi, neregulate sau încărcări cu accesorii multiple.
• Tip racord de capăt: Potriviți tipul de cârlig sau inel la geometria punctului de fixare a sarcinii și la nivelul riscului de decuplare accidentală.
• Standard de conformitate: Confirmați ce standard — EN 818-4, ASME B30.9 sau GB/T 10051 — este necesar pentru piața dumneavoastră sau mediul de reglementare.
• Diametrul și lungimea lanțului: Asigurați-vă că dimensiunile sling-ului se potrivesc cu geometria tachelajului dvs. fără joc excesiv sau tensiune excesivă pe orice picior.

Dacă aveți îndoieli, consultați un inginer de montaj autorizat sau echipa tehnică a producătorului sling-ului. Consecințele unei curele de lanț subdimensionate sau specificate incorect sunt grave – selecția corectă este la fel de importantă ca și utilizarea corectă. Curele de lanț din oțel aliat de gradul 80 și de gradul 100 reprezintă cele mai fiabile instrumente din industrie pentru ascensoare solicitante și, cu specificațiile corecte, disciplina de inspecție și practica operațională, oferă performanțe sigure și repetabile în mii de cicluri de ridicare.
