Înțelegerea fitingurilor pentru cabluri de sârmă și a rolului lor în sistemele de tachelaj

Accesorii pentru cablu de sârmă sunt componentele hardware care conectează, termină și tensionează ansamblurile de cabluri dintr-o gamă largă de aplicații structurale și mecanice. Fără fitinguri specificate corect și instalate corespunzător, chiar și cablul de sârmă de cea mai înaltă calitate devine mai degrabă o datorie decât un activ. În sistemele de ridicare, tachelaj, acostare, suspensie și siguranță, fitingurile suportă întreaga sarcină transferată de la cablu la punctul de ancorare sau sarcină - ceea ce înseamnă că orice slăbiciune, instalare necorespunzătoare sau nepotrivire între capacitatea de montare și rezistența cablului poate duce la o defecțiune catastrofală. Înțelegerea tipurilor de fitinguri disponibile, a modului în care acestea interacționează cu diferite dimensiuni ale cablurilor de oțel și a standardelor care guvernează utilizarea lor este cunoștințele de bază pentru ingineri, instalatori și profesioniști în achiziții deopotrivă.

Accesorii pentru cablu de sârmă cuprind o familie largă de feronerie — degetare, cleme de frânghie, tensoare, mufe prefabricate, mufe cu pană și manșoane mecanice, printre altele. Fiecare tip de fiting este proiectat pentru o combinație specifică de direcție a sarcinii, mediu de instalare, ușurință de asamblare pe teren și eficiența conexiunii necesară. Selectarea tipului de fiting greșit pentru o aplicație este la fel de periculoasă ca și selectarea unui cablu cu o rezistență insuficientă a cablului de sârmă, ceea ce face ca înțelegerea întregului sistem - cablu și îmbinarea împreună - este esențială înainte de a se lua orice decizie de specificație.

Tipuri obișnuite de fitinguri pentru cabluri și aplicațiile acestora

Fiecare categorie de fitinguri de cablu servește un scop funcțional distinct și mai multe tipuri sunt combinate în mod obișnuit într-un singur ansamblu de tachelaj pentru a obține geometria de terminare, reglare și conectare necesară.

Degetare

Degetare are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Agrafe de frânghie

Clemele de cablu de sârmă - numite și cleme de frânghie sau cleme cu șuruburi în U - sunt printre cele mai frecvent utilizate accesorii mecanice de frânghie pentru formarea de ochi și terminații în domeniu. O clemă standard constă dintr-un șurub în U, o șa și două piulițe. Șaua trebuie să fie întotdeauna plasată pe partea sub tensiune (portabilă) a cablului, cu șurubul în U peste capătul mort. Regula, la care se face referire pe scară largă „nu înșea niciodată un cal mort” le reamintește montatorilor această orientare critică de instalare - inversarea clemei reduce eficiența conexiunii cu până la 40% și creează o deformare prin strivire a șuvițelor care poartă sarcina. Numărul de cleme necesare pentru o terminare sigură depinde de diametrul cablului și este specificat în standarde precum ASME B30.9.

Tenturi

Tenturi are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

Prize preformate și fără prize

Prizele presărate obțin terminarea prin comprimarea mecanică a unui manșon metalic în jurul capătului cablului folosind echipamente hidraulice de presărare, creând o conexiune permanentă, de înaltă eficiență, care atinge de obicei 100% din rezistența nominală la rupere a cablului de sârmă. Acest lucru face ca terminările presărate să fie alegerea preferată pentru sistemele de ascensoare, acostare în larg și liniile suspendate pentru macara unde sunt necesare eficiență maximă și un ansamblu curat, cu profil redus. Prin contrast, prizele fără priză sau turnate cu rășină sunt instalabile pe teren fără echipamente specializate - capătul cablului este curățat în interiorul prizei și asigurat cu un compus de zinc sau rășină. Prizele turnate ating, de asemenea, o eficiență aproape de 100% și sunt utilizate pe scară largă în ridicarea minelor și ridicarea greutății, unde înlocuirea prizei pe teren trebuie să fie fezabilă.

Dimensiunile cablurilor de oțel și modul în care acestea sunt legate de selecția fitingurilor

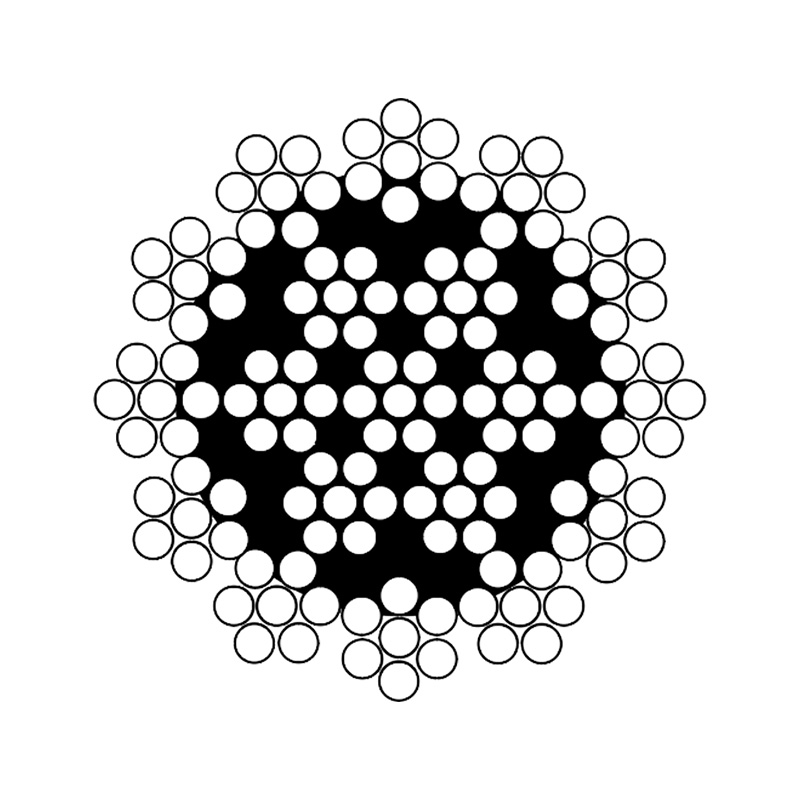

Dimensiunile cablurilor de oțel sunt definite în primul rând prin diametrul nominal, măsurat în milimetri sau inci și sunt caracterizate în continuare prin construcție - numărul de fire, fire pe toron și tipul miezului. Construcțiile obișnuite includ 6×19, 6×36 și 8×19, unde primul număr reprezintă numărul de șuvițe, iar al doilea reprezintă firele pe șuviță. Aceste variabile de construcție afectează flexibilitatea, rezistența la abraziune și raza minimă de îndoire, toate acestea influențând care fitinguri sunt compatibile și modul în care trebuie să fie dimensionate.

Fiecare tip de fiting este fabricat în dimensiuni corespunzătoare unor game specifice de diametre ale cablurilor. Utilizarea unui accesoriu dimensionat pentru o frânghie mai mare pe o frânghie mai mică creează mișcare interioară excesivă și alunecare sub sarcină. Dimpotrivă, forțarea unei frânghii într-un fiting subdimensionat deteriorează firele exterioare în timpul instalării și compromite conexiunea. Tabelul de mai jos rezumă dimensiunile obișnuite ale cablurilor de oțel și intervalele indicative de sarcină de lucru pentru a ajuta la selecția preliminară a montajului:

Aceste cifre reprezintă valori aproximative pentru cablurile din oțel de plug îmbunătățit (IPS) cu miez independente de cabluri de sârmă (IWRC). Rezistența reală la rupere variază în funcție de producător, calitate și construcție. Verificați întotdeauna cu tabelele de încărcare ale producătorului înainte de a specifica fitingurile pentru un sistem de lucru.

Rezistența cablului de sârmă și eficiența conexiunii

Rezistența cablului de sârmă este exprimată ca forță minimă de rupere (MBF) sau rezistența la rupere de catalog, care reprezintă sarcina de întindere la care se așteaptă ca ansamblul cablului să se defecteze în condiții de testare de laborator. În practică, limita de sarcină de lucru (WLL) aplicată oricărui sistem de tachelaj este o fracțiune din această cifră, împărțită la un factor de siguranță care variază în funcție de aplicație. ASME B30.9 și standardele similare prescriu factori de siguranță variind în mod obișnuit de la 3,5:1 pentru curele în serviciul standard de ridicare la 5:1 sau mai mare pentru aplicații de transport de personal și medii dinamice cu încărcare de șoc.

O variabilă critică, dar adesea trecută cu vederea este eficiența conexiunii - procentul din rezistența la rupere a frânghiei de catalog pe care o oferă de fapt o anumită metodă de terminare. Diferite tipuri de fiting realizează eficiențe diferite, iar acestea trebuie luate în considerare în calculele sarcinii:

• Fitinguri tamburate și prize turnate: Eficiență 100% — rezistența la rupere completă a catalogului este realizabilă la punctul de terminare.
• Prize cu pană: Eficiență de 75–90% în funcție de proiectare și construcție a cablului; coada de capăt trebuie să fie asigurată corespunzător pentru a preveni tragerea.
• Cleme de cablu (instalate corect): Eficiență de 80% pentru ansamblurile standard de cleme U-bolt atunci când numărul minim necesar de cleme este utilizat cu cuplul corect.
• Ochi îmbinați manual: Eficiență de 90–95% pentru îmbinări de cabluri din fibră și sârmă executate corespunzător în construcții de cabluri adecvate.

Aceste valori ale eficienței înseamnă că o frânghie de 12 mm cu o rezistență la rupere de catalog de 93 kN terminată cu cleme de cablu oferă o rezistență efectivă de terminare de aproximativ 74,4 kN - o reducere care trebuie luată în considerare atunci când se determină dacă ansamblul îndeplinește WLL-ul necesar cu factorul de siguranță corespunzător aplicat.

Standardele industriale care reglementează fitingurile pentru cabluri de sârmă

Respectarea standardelor recunoscute nu este opțională în aplicațiile profesionale de montaj și ridicare – este o cerință legală și contractuală în majoritatea jurisdicțiilor. Standardele primare care guvernează fitingurile pentru cablu de sârmă și aplicarea lor includ ASME B30.9 (Slings), care acoperă proiectarea, fabricarea, testarea și utilizarea chingilor de cablu și a fitingurilor lor de capăt în America de Nord. EN 13414 este echivalentul european pentru ansambluri de sârmă de sârmă și specifică dimensiunile de montare, cerințele materialelor și protocoalele de testare a sarcinii. OSHA 29 CFR 1926.251 impune cerințe specifice pentru echipamentele de tachelaj utilizate în construcții, inclusiv numărul și orientarea de instalare a clemelor de cablu pe baza diametrului cablului. Pentru aplicații maritime și maritime, societățile de clasificare precum DNV GL, Lloyd's Register și Bureau Veritas publică cerințe suplimentare care acoperă protecția împotriva coroziunii, certificările materialelor și intervalele de inspecție periodică pentru fitingurile de cablu utilizate în operațiunile de ancorare, remorcare și ridicare.

Criterii de inspecție, întreținere și înlocuire

Fitingurile pentru cabluri sunt supuse uzurii, coroziunii, oboselii și deformării în timp și nicio armătură nu ar trebui să rămână în funcțiune fără un program structurat de inspecție. Inspecția vizuală înainte de fiecare utilizare este o cerință de bază, dar inspecțiile periodice detaliate de către o persoană competentă trebuie, de asemenea, programate pe baza frecvenței aplicării și a severității mediului. Criteriile cheie de aruncare pentru armăturile cablurilor includ:

• Crăpături vizibile, deformare sau alungire a oricărei componente portante, inclusiv știfturi de cătușe, corpuri de mufă sau butoaie de fixare.
• Pitting de coroziune care reduce aria secțiunii transversale a unui fiting cu mai mult de 10% din dimensiunea sa originală în orice punct.
• Dovada de alunecare la terminațiile clemei cablului de sârmă, indicată prin marcaje sau semne de mișcare pe suprafața cablului adiacent șeii.
• Piulițe lipsă, dezlipite sau sub-strânse pe clemele de cablu — toate piulițele trebuie strânse din nou conform specificațiilor după prima aplicare a sarcinii și la intervalele de inspecție ulterioare.
• Orice fiting care a fost supus unui eveniment cunoscut de suprasarcină sau de șoc, indiferent de starea vizuală aparentă, trebuie scos din funcțiune și testat distructiv sau aruncat.

Potrivirea fitingurilor cablurilor de sârmă exact la dimensiunile cablurilor de oțel utilizate, verificarea faptului că rezistența efectivă a cablului de sârmă a ansamblului îndeplinește toate cerințele privind sarcina și factorii de siguranță și menținerea conformității cu standardele aplicabile sunt cei trei piloni ai designului sigur și fiabil al sistemului de tachelaj. Nicio componentă a acestui lanț nu este mai importantă decât alta — integritatea ansamblului complet depinde în mod egal de frânghie, de accesorii și de competența instalării.
